FNIRSI Signalgenerator DIY-kit med ICL8038-höghastighetsoperationsförstärkare Justerbar frekvens 5Hz-400KHz Pulsförhålla

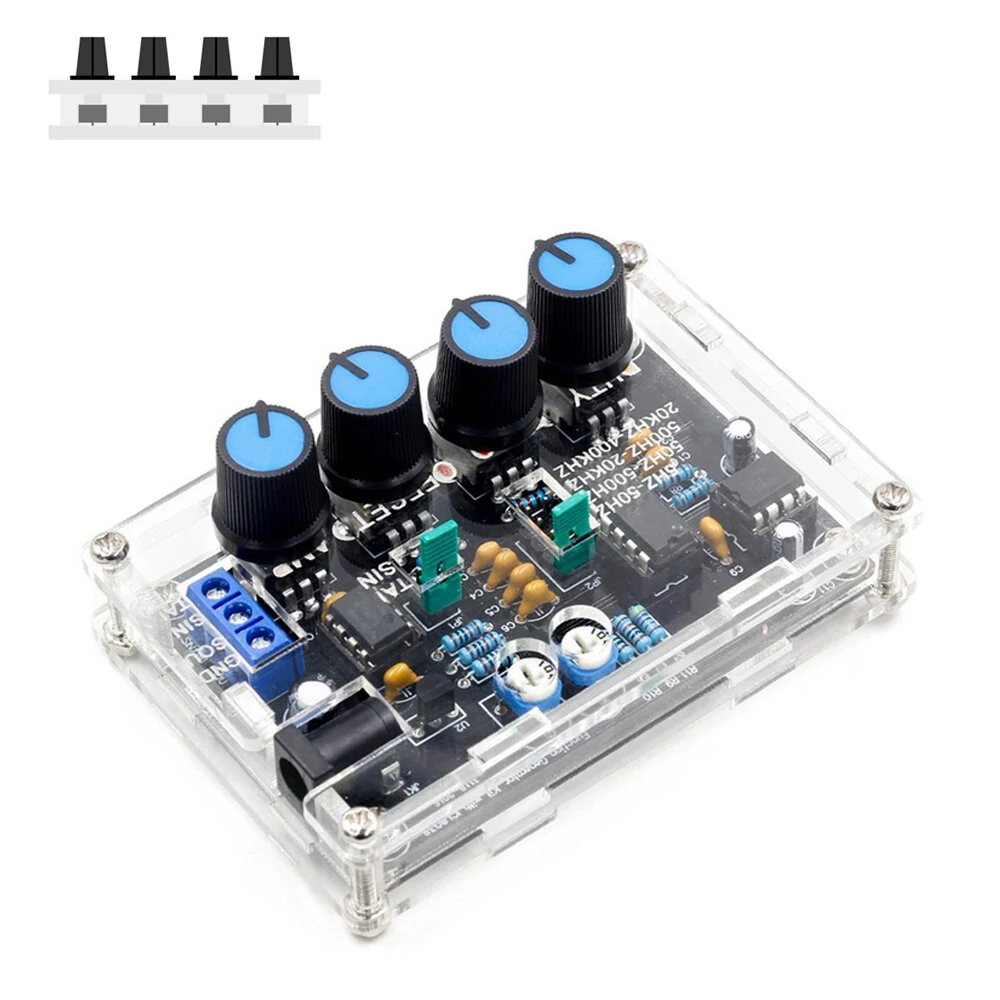

FNIRSI Signalgenerator DIY-kit med ICL8038

Upptäck FNIRSI Signalgenerator DIY-kit, en professionell och mångsidig lösning för att generera olika typer av vågformer. Med hjälp av den avancerade ICL8038-höghastighetsoperationsförstärkaren kan du enkelt skapa sinus-, triangel-, kvadrat-, samt progressiva och regressiva sågtandsvågor. Detta kit är perfekt för både hobbyister och professionella användare som vill ha en pålitlig signalgenerator.

Funktioner

Frekvensområde: Justerbar från 5Hz till 400KHz
Pulsförhållande: 2% till 95% (justerbart)
Hög noggrannhet: Tack vare ICL8038 och höghastighetsoperatör
Distorsionsfri signal: Låg distorsionssinuskurva på endast 1%
Enkel installation: Alla komponenter är genom hål, vilket gör dem lätta att löda

Specifikationer

Specifikation	Värde
Material	FR4 + Akryl
Matningsspänning	12V ~ 15V
Arbetssykelintervall	2-95% (justerbart)
Temperaturdrift	50ppm / °C
Utgång Triangulär Våg Linjäritet	0,1%
DC Biasintervall	-7,5V~7,5V
Utgångsamplitudintervall	0,1 V till 11 VPP (driftspänning 12 V)
Kortstorlek	Ca 7,8 * 5 cm / 3,07 * 1,97 tum
Färdig produktstorlek	Ungefär 8,7 * 6 * 1,7 cm / 3,43 * 2,36 * 0,67 tum
Produktvikt	81g / 2,86oz
Paketstorlek	Cirka 11 * 7 * 3 cm / 4,33 * 2,76 * 1,18 tum
Paketvikt	95 g / 3,35 oz

Vad ingår i paketet?

1 x Signalgenerator DIY-kit
1 x Användarhandbok (engelska)

Observera

Bilderna som används för testning är endast av referenskaraktär. Vänligen rätta er efter faktiska förhållanden.

FAQ

Vad är frekvensområdet för signalgeneratorn?

Frekvensområdet är justerbart från 5Hz till 400KHz.

Vilka vågformer kan genereras?

Du kan generera sinus-, triangel-, kvadrat-, samt progressiva och regressiva sågtandsvågor.

Hur justeras pulsförhållandet?

Pulsförhållandet kan justeras mellan 2% och 95%.

Vilken typ av komponenter används i kitet?

Alla komponenter är genom hål, vilket gör dem lätta att installera.

Vad är den maximala utgångsamplituden?

Den maximala utgångsamplituden är 11 VPP vid en driftspänning på 12 V.

Vad är produktens vikt?

Produkten väger 81g.

Ingår det en användarhandbok?

Ja, en användarhandbok på engelska ingår.

Vad är kortets storlek?

Kortets storlek är cirka 7,8 * 5 cm.

Vilken typ av matningsspänning krävs?

Matningsspänningen som krävs är mellan 12V och 15V.

Finns det någon distorsion i signalerna?

Ja, den låga distorsionssinuskurvan är endast 1%.
