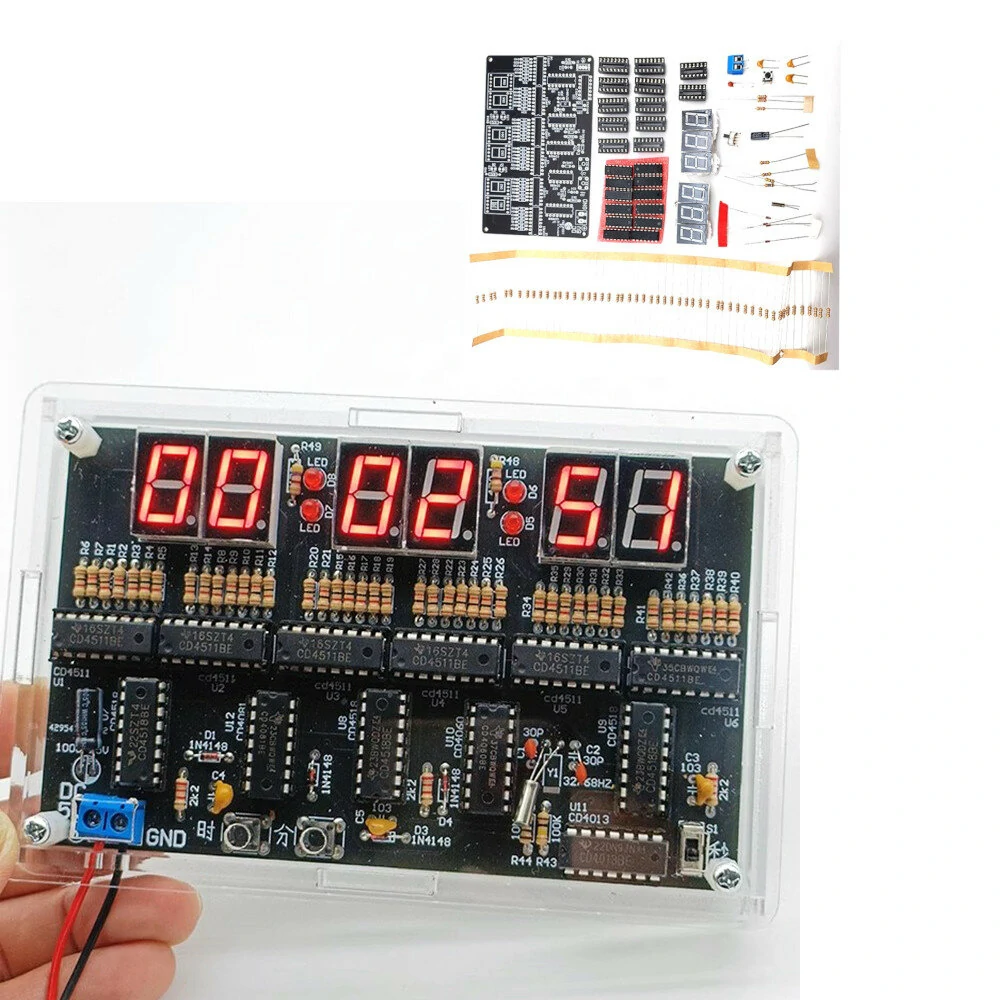

6 Siffror DIY Klockbyggnadssats Auto Visar Tid DIY Alarmklocka Lödkittel för Studenter och Diyers DC4.5V-5.5V

Beskrivning: 1. Den här produkten är en digital kretsklocka på 24 timmar, som använder CD4518, CD4511, CD4081, CD4013, CD4060 och andra chip. Kretsen innehåller ingen mikrokontroller, så det finns ingen programvara. Timmar, minuter och sekunder kan justeras, och den har ingen alarmfunktion. Byggsatsen består främst av en sekundsignalgenerator, en räknare, en avkodningsdisplay och en tidskrets. Andra pulsen delas exakt av högfrekvent signalgenerator för att få en 1HZ fyrkantsvågsignal, och tiden är relativt noggrann.2. Den andra signalgeneratorn består av CD4060 och CD4013, vilket genererar en fyrkantig vågsignal med en frekvens på 1HZ. CD4060 är en 14-nivå binär frekvensdelare/oscillator. Den bildar en 32768HZ oscillator med externa resistorer R44, R43, C1, C2 och Y1. Efter 14 nivåer av binär frekvensdelning, en fyrkantig vågsignal med en frekvens på 2HZ erhålls på stift 3. CD4013 innehåller två oberoende D-flip-flop. En av flip-flops är konfigurerad som en binär räknare genom trådbundenhet. Den andra signalen kan erhållas genom binär räkning av inmatning 2HZ fyrkantig vågsignal. CD4518 är en dubbel decimal-adderingsräknare. Använd tre CD4518 för att tidtimmar, minuter och sekunder. Timmarna är konfigurerade i 24-siffrigt format och minuter och sekunder är konfigurerade i 60-siffrigt format. Räkningsresultatet av CD4518 utmatas från stift Q0-Q3 till BCD-dekodern CD4511 i form av BCD-kod. CD4511 omvandlar BCD-koden till en visningssegmentskod som lyser upp motsvarande digitala
